برای جانمایی توالت فرنگی فقط دانستن عرض خود کاسه کافی نیست. در پلان باید سه اندازه را جدا کنترل کنید: فاصله محور توالت تا دیوار یا مانع جانبی، فاصله محور توالت تا محور وسیله بهداشتی کناری، و فضای آزاد جلوی کاسه. در ویرایش چهارم مبحث ۱۶ مقررات ملی ساختمان، این حداقل‌ها برای توالت فرنگی به‌ترتیب ۴۵۰ میلی‌متر، ۷۶۰ میلی‌متر و ۵۰۰ میلی‌متر هستند.
این اعداد حداقل‌های مقرراتی هستند، نه عددهای تضمین‌کننده راحتی برای همه کاربران. علاوه بر آنها باید طول واقعی محصول، بازشوی در، لبه دوش، روشویی و محل خروج فاضلاب را هم روی پلان واقعی بررسی کنید. اگر مسئله شما طراحی کل فضاست، راهنمای طراحی حمام کوچک مالک تصمیم‌های کل اتاق است. اگر برخورد اصلی با روشویی است، راهنمای ابعاد روشویی کابینتی اندازه خود روشویی و فضای جلوی آن را جدا بررسی می‌کند. برای خود محدوده دوش نیز راهنمای ابعاد کابین دوش حداقل مساحت، عرض ورود و بازشوی در را پوشش می‌دهد.
پاسخ کوتاه: حداقل فاصله‌های توالت فرنگی در ایران چقدر است؟
| اندازه | حداقل در مبحث ۱۶ | روش اندازه‌گیری | نکته |
|---|---|---|---|
| فاصله جانبی | ۴۵۰ میلی‌متر | از محور طولی توالت تا دیوار مجاور یا هر مانع دیگر | از لبه کاسه اندازه نگیرید |
| فاصله تا وسیله بهداشتی مجاور | ۷۶۰ میلی‌متر | محور توالت تا محور وسیله بهداشتی بعدی | برای مثال توالت تا بیده یا وسیله بهداشتی مجاور |
| فضای آزاد جلو | ۵۰۰ میلی‌متر | از جلوی توالت تا دیوار یا در مقابل آن | بازشوی در و موانع واقعی را هم کنترل کنید |
| اتاقک توالت | ۹۰۰ × ۱۵۰۰ میلی‌متر | ابعاد خود اتاقک در مبحث ۱۶ | با حداقل‌های کل فضای بهداشتی در مبحث ۴ یکی نیست |
مهم‌ترین نکته این جدول واحد اندازه‌گیری نیست، بلکه نقطه شروع اندازه‌گیری است. فاصله جانبی از محور توالت سنجیده می‌شود. آکس فاضلاب پشت توالت نیز یک اندازه دیگر است و نباید با فاصله جانبی اشتباه شود.
فاصله جانبی را از لبه کاسه نگیرید، محور توالت ملاک است

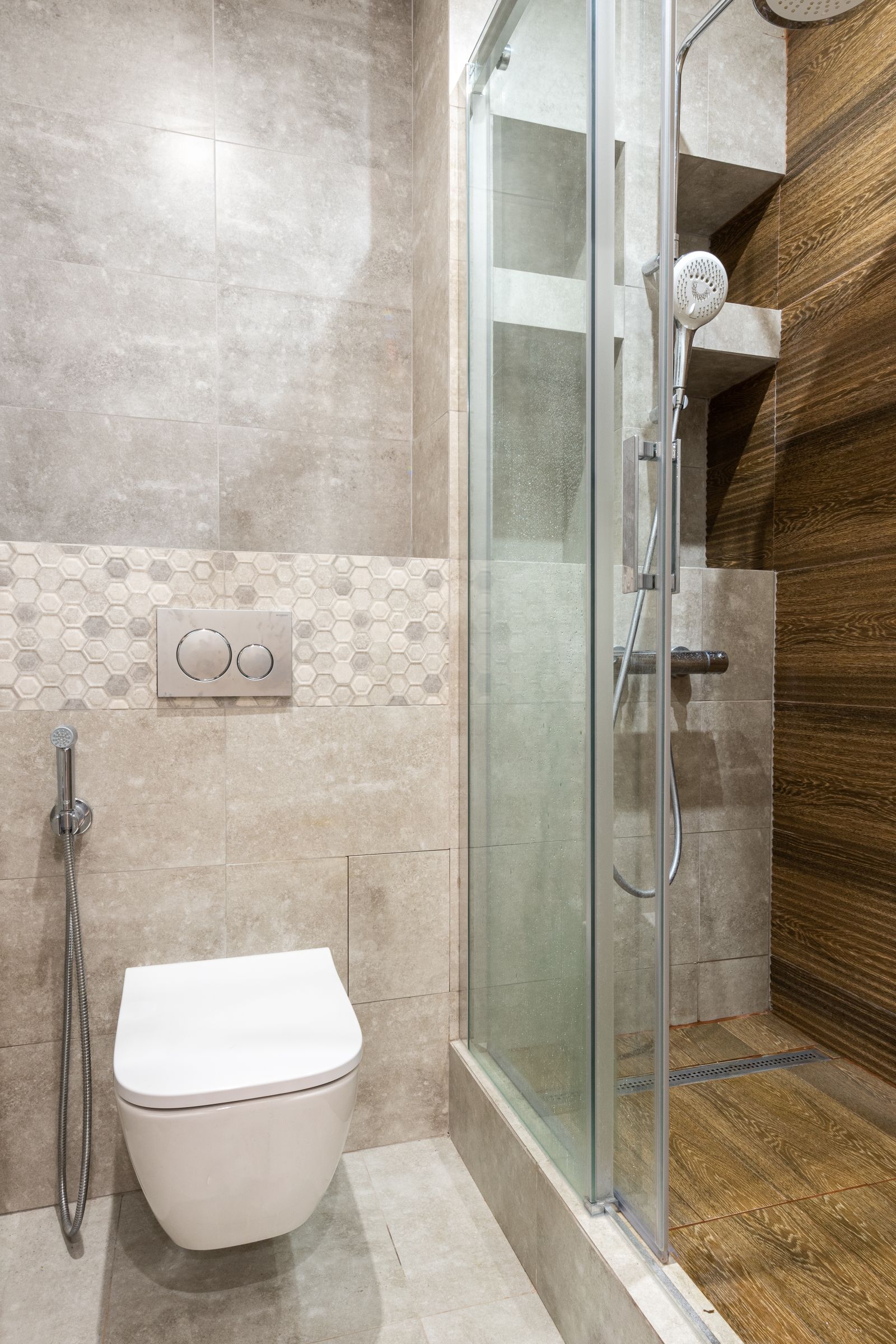

در جانمایی توالت فرنگی، مبحث ۱۶ فاصله جانبی را از محور طولی توالت تعریف می‌کند. این محور خط فرضی وسط کاسه است که از عقب به جلو امتداد دارد. فاصله آن تا دیوار مجاور، تیغه، شیشه دوش یا هر مانع دیگر نباید از ۴۵۰ میلی‌متر کمتر شود.
اگر عرض کاسه را ملاک بگیرید، ممکن است به نتیجه اشتباه برسید. دو مدل توالت می‌توانند عرض متفاوتی داشته باشند، اما محور نصب هر دو باید نسبت به مانع جانبی کنترل شود. برای نمونه، اگر دیوار سمت راست بسیار نزدیک باشد، ۴۵ سانتی‌متر را از مرکز کاسه تا سطح تمام‌شده همان دیوار می‌سنجید، نه از لبه کاسه تا دیوار.
سطحی که اندازه را به آن می‌گیرید باید سطح تمام‌شده باشد. اگر دیوار هنوز کاشی نشده است، ضخامت نهایی چسب، کاشی یا پوشش دیوار را در نقشه اجرا لحاظ کنید. چند سانتی‌متر خطا در این مرحله می‌تواند بعد از نازک‌کاری فاصله قابل استفاده را کمتر کند.
بین توالت و روشویی یا وسیله بهداشتی کنار آن چه فاصله‌ای لازم است؟

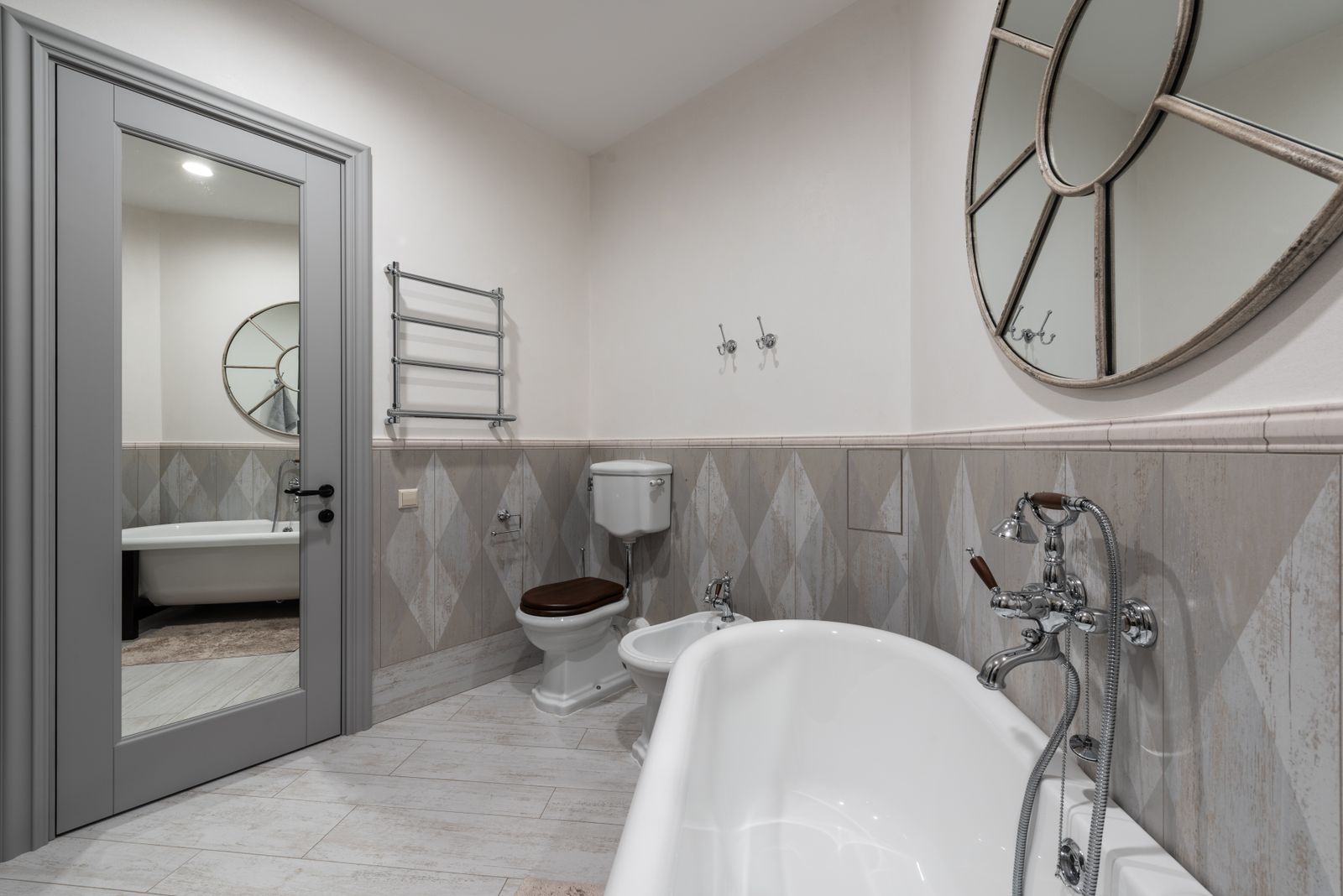

برای دو وسیله بهداشتی مجاور، مبحث ۱۶ فاصله محور تا محور حداقل ۷۶۰ میلی‌متر را مقرر می‌کند. این قاعده با فاصله جانبی تا یک مانع فرق دارد. اگر کنار توالت یک روشویی قرار دارد، هم موقعیت محورهای دو وسیله مهم است و هم باید مطمئن شوید لبه یا بدنه روشویی به مانع نزدیک‌تری تبدیل نشده است.
به همین دلیل انتخاب یک روشویی کم‌عمق یا باریک‌تر گاهی می‌تواند پلان را بهتر کند، اما فقط بعد از آنکه محور توالت در محل درست تثبیت شده باشد. برای اندازه‌گذاری خود کابینت، ارتفاع، عمق و فضای بازشدن کشوها، مقاله ابعاد روشویی کابینتی مرجع جداگانه است.
جلوی توالت فرنگی چقدر فضای آزاد لازم است؟
در مبحث ۱۶، جلوی توالت فرنگی باید دست‌کم ۵۰۰ میلی‌متر فضای خالی تا دیوار یا در مقابل آن داشته باشد. این عدد حداقل قانونی است. نباید آن را با «فضای راحت برای همه» یکی دانست، چون راحتی به قد، دامنه حرکت، لباس، سن، شرایط بدنی و نحوه بازشدن در وابسته است.
برای کنترل پلان، فاصله را از جلوترین لبه واقعی کاسه تا نزدیک‌ترین مانع روبه‌رو بسنجید. اگر در سرویس به داخل باز می‌شود، فقط پلان در حالت بسته را نبینید. قوس بازشدن در ممکن است وارد فضای استفاده شود. همین موضوع درباره در دوش، کابینت روبه‌رو و کشوی روشویی هم صدق می‌کند.
اگر حداقل ۵۰ سانتی‌متر روی نقشه وجود دارد اما کاربر برای نشستن و بلندشدن باید با در یا کابینت برخورد کند، مسئله از نظر استفاده روزمره حل نشده است. در چنین شرایطی بهتر است قبل از اجرای لوله‌کشی، محدوده واقعی کاسه و بازشوها را روی کف با چسب کاغذی مشخص کنید.
آکس توالت فرنگی چیست و چرا با فاصله جانبی فرق دارد؟
در بازار، «آکس توالت فرنگی» معمولا به فاصله نصب خروجی فاضلاب نسبت به دیوار پشت گفته می‌شود. در مدل‌های کف‌خروجی، این اندازه با محور طولی و فاصله جانبی فرق دارد. فاصله جانبی می‌گوید توالت چقدر از دیوار کناری دور است. آکس فاضلاب تعیین می‌کند خروجی توالت با لوله فاضلاب کف هماهنگ می‌شود یا نه.
مشخصات فنی عمومی کارهای ساختمانی ۱۴۰۳ تصریح می‌کند که فاصله بدنه دیوار کاشی‌شده تا مرکز لوله فاضلاب توالت فرنگی باید مطابق استاندارد کارخانه سازنده باشد. همان منبع برای بعضی استانداردها نمونه‌های ۲۲، ۳۰ یا ۳۲ سانتی‌متر را ذکر می‌کند. بنابراین «آکس ۳۰» یک عدد جهانی برای همه توالت‌ها نیست.
راهنمای کوهلر نیز همین وابستگی به محصول را از بازار دیگری نشان می‌دهد. این سازنده برای توالت‌های زمینی، فاصله نصب رایج ۱۲ اینچ را همراه با مدل‌های ۱۰ و ۱۴ اینچ ذکر می‌کند. این اعداد برای محصولات همان بازار مثال‌اند و جای مشخصات فنی محصولی را که در ایران می‌خرید نمی‌گیرند.
توالت زمینی و توالت دیواری از نظر فضا چه فرقی دارند؟
در توالت زمینی، محل خروجی فاضلاب کف و فاصله آن از دیوار پشت یکی از قیدهای اصلی پلان است. علاوه بر این باید طول واقعی کاسه و مخزن را از نقشه محصول بگیرید. دو توالت با آکس یکسان می‌توانند پیش‌آمدگی متفاوتی به داخل فضا داشته باشند.

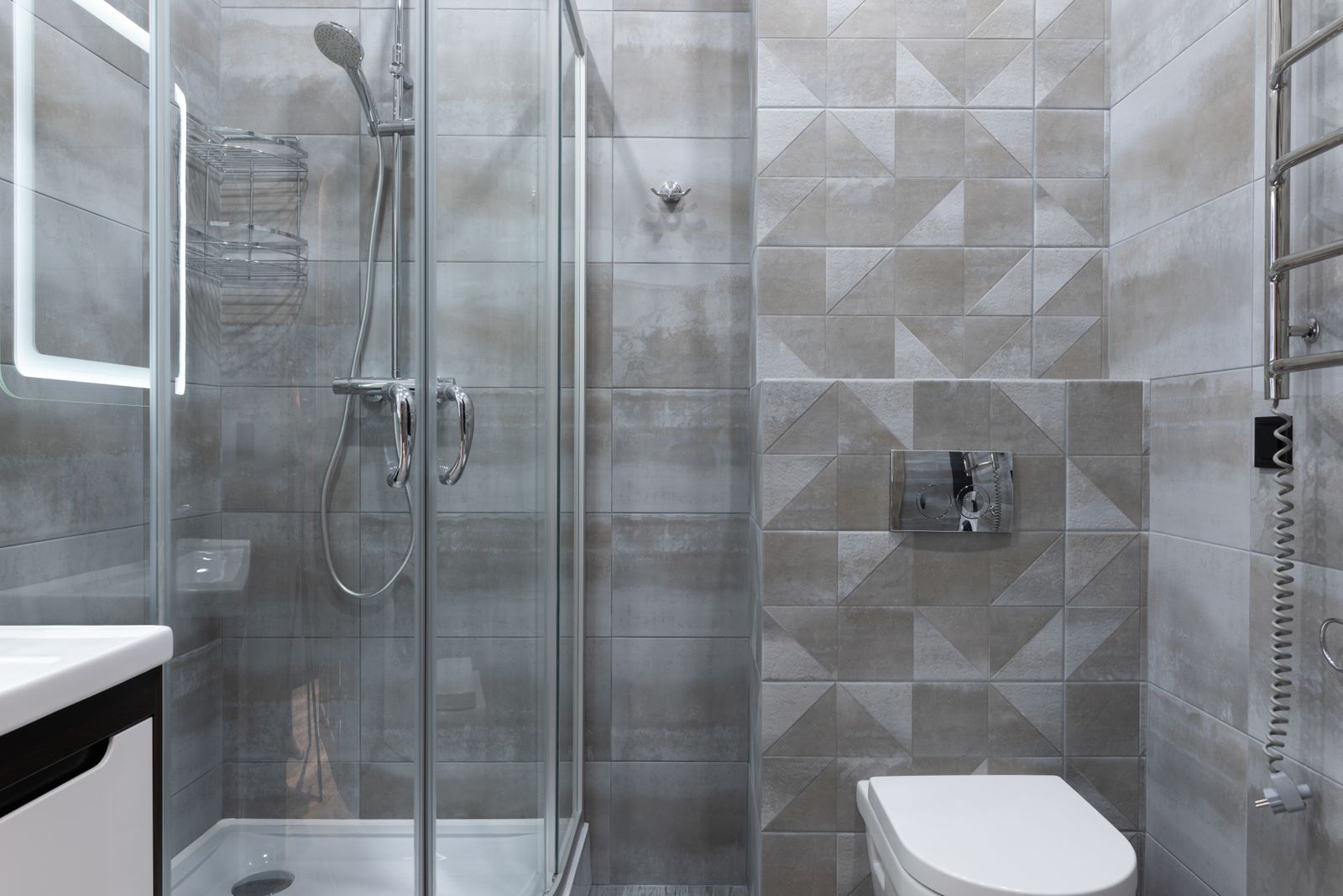

در توالت دیواری یا وال‌هنگ، کف زیر کاسه باز می‌ماند و ارتفاع نشیمن را می‌توان در محدوده سیستم نصب تنظیم کرد. با این حال، وال‌هنگ به معنی «بدون اشغال فضا» نیست. فریم، مخزن توکار، عمق دیوار یا شاسی و طول خود کاسه باید هم‌زمان وارد پلان شوند.
برای نمونه، یک سیستم مخزن و فریم توکار کوهلر K-6284 مخصوص سازه ۲×۶ اینچ است و حداقل بازشوی دیوار ۱۴۰ × ۴۸۳ × ۱۲۷۰ میلی‌متر می‌خواهد. این فقط مشخصات همان سیستم است. سیستم‌های ۲×۴ و مدل‌های دیگر هندسه متفاوتی دارند. نتیجه طراحی روشن است: قبل از ساخت دیوار یا شاسی، مدل فریم و کاسه باید قطعی شود.
آیا وال‌هنگ همیشه برای سرویس کوچک بهتر است؟
نه. توالت دیواری از نظر نظافت کف و سبک‌تر دیده‌شدن حجم مزیت دارد و می‌تواند در بعضی پلان‌ها پیش‌آمدگی مفید را کمتر کند، اما نتیجه به مدل کاسه و ضخامت دیوار تاسیساتی بستگی دارد. اگر برای مخزن توکار مجبور شوید دیوار را جلو بیاورید، بخشی از صرفه‌جویی ظاهری در عمق از بین می‌رود.
در مقابل، توالت زمینی ممکن است بدون ساخت دیوار تاسیساتی جدید نصب شود، ولی آکس فاضلاب موجود گزینه‌های محصول را محدود می‌کند. بنابراین مقایسه درست باید بر اساس عمق نهایی از سطح تمام‌شده دیوار تا جلوترین لبه کاسه انجام شود، نه فقط بر اساس عنوان «زمینی» یا «دیواری».
در، شیشه دوش و تجهیزات جانبی را به‌عنوان مانع واقعی ببینید

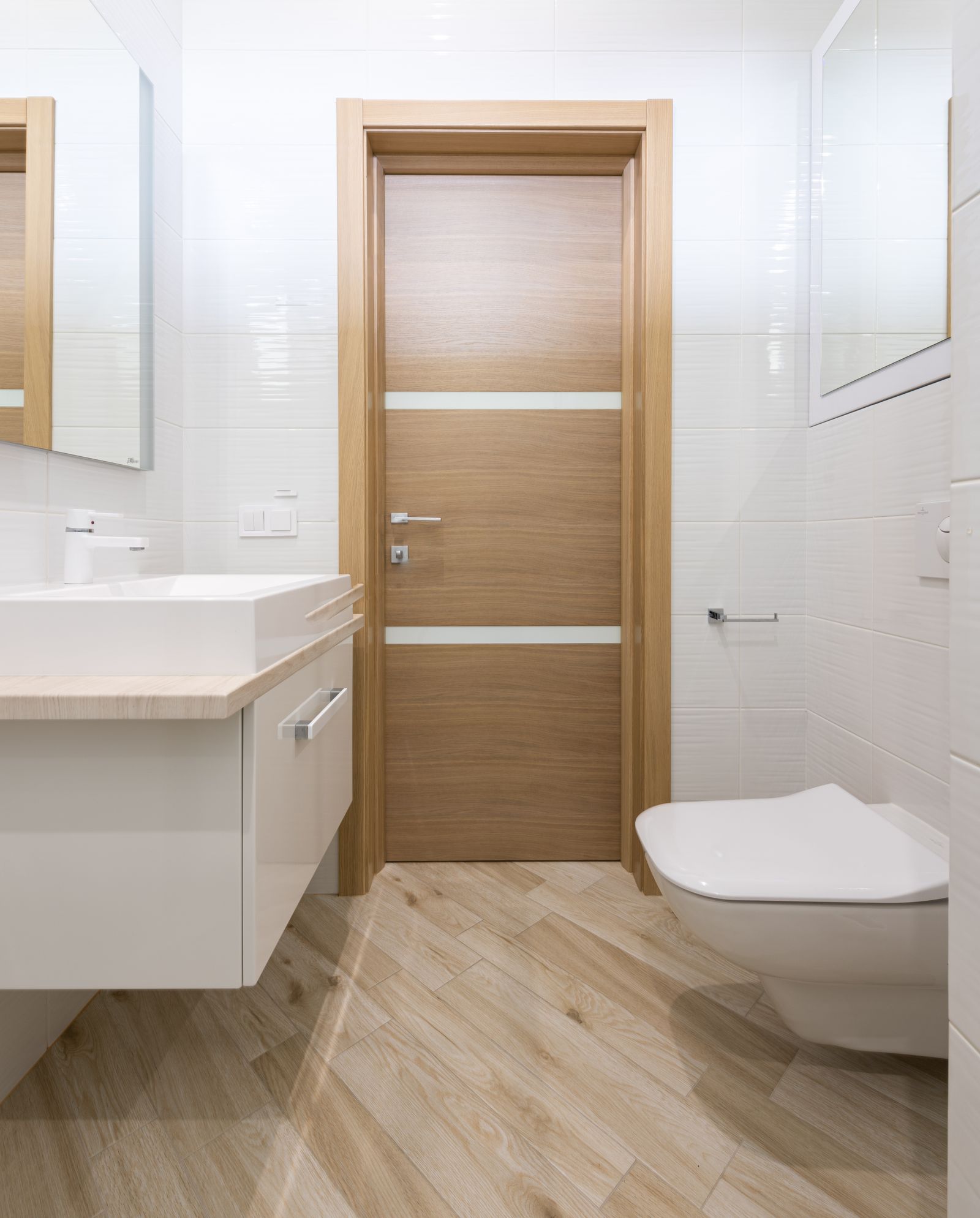

در یک پلان کوچک، اندازه توالت ممکن است روی کاغذ درست باشد اما بازشوی در استفاده را مختل کند. مبحث ۱۶ نیز نصب لوازم بهداشتی را به شکلی می‌خواهد که مانع باز و بسته شدن عادی در و پنجره نشوند. بنابراین پلان را فقط در یک وضعیت ثابت بررسی نکنید.

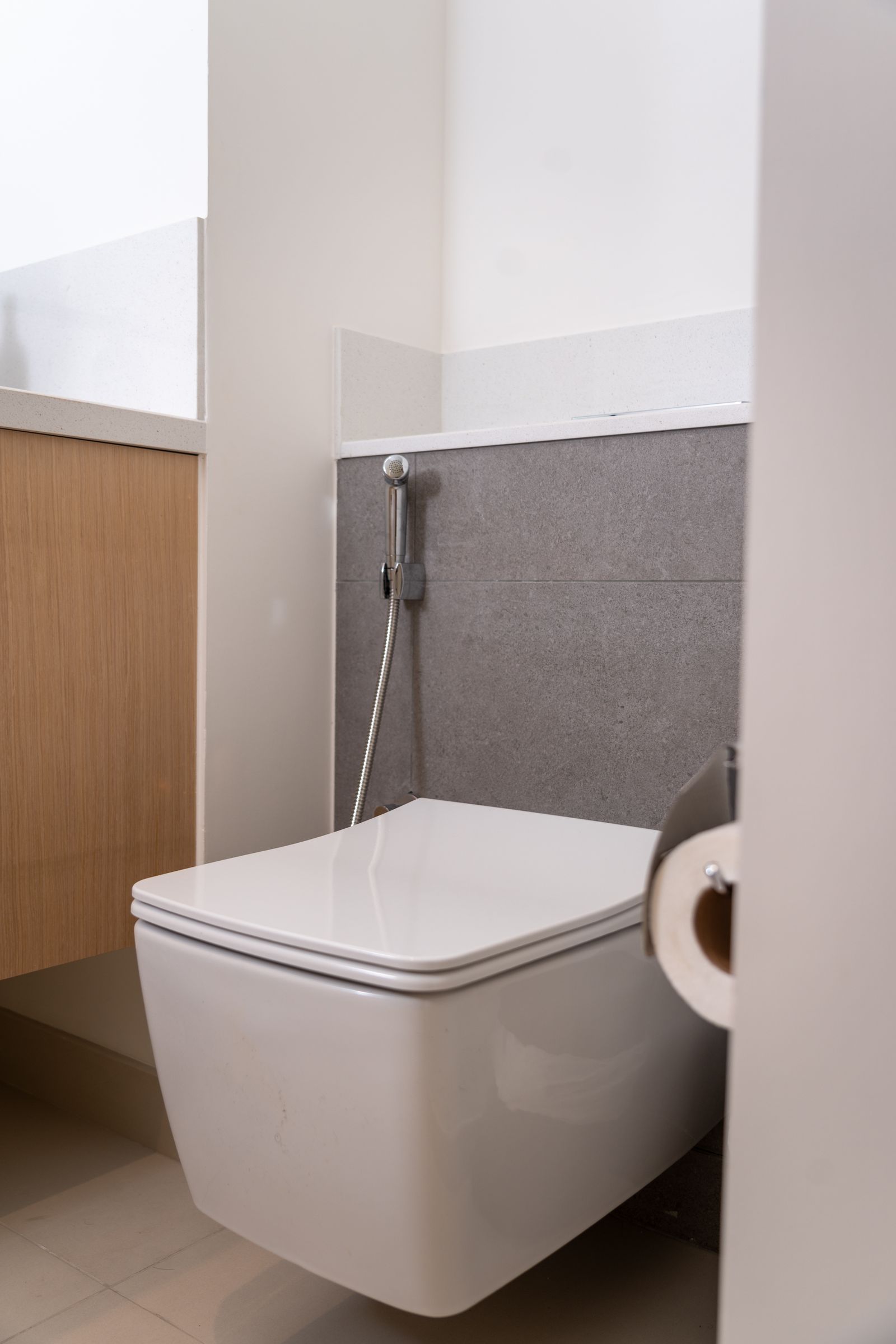

سه حالت را جدا ببینید: در سرویس کاملا باز، در دوش یا پارتیشن متحرک در حالت استفاده، و کشوی روشویی در حالت باز. شیر شست‌وشو، جا دستمال، برس و سطل هم نباید فضای جانبی لازم یا دسترسی روزمره را بی‌دلیل محدود کنند.
برای دسترس‌پذیری، حداقل‌های معمول کافی نیستند
اگر سرویس باید برای افراد دارای معلولیت یا کاربران ویلچر قابل استفاده باشد، قواعد عمومی بالا کافی نیستند. مبحث ۱۶ برای اتاقک توالت قابل دسترس، فضای آزاد دایره‌ای با قطر دست‌کم ۱۵۲۵ میلی‌متر برای گردش صندلی چرخدار، عرض بازشوی در دست‌کم ۸۱۵ میلی‌متر، فضای خالی جلوی کاسه دست‌کم ۱۲۲۰ میلی‌متر و ارتفاع بالای نشیمن بین ۴۳۰ تا ۴۸۵ میلی‌متر را مشخص می‌کند.
مبحث ۴ نیز حداقل اندازه فضای بهداشتی برای استفاده افراد دارای معلولیت را ۱٫۷۰ × ۱٫۵۰ متر اعلام می‌کند. این اعداد را نباید به یک سرویس مسکونی معمولی تعمیم داد. برعکس، اگر پروژه الزام دسترس‌پذیری دارد، نمی‌توان با رعایت فقط فاصله ۴۵ سانتی‌متری جانبی و ۵۰ سانتی‌متری جلو آن را قابل دسترس دانست.
استاندارد ADA آمریکا هم برای نمونه یک چارچوب متفاوت دارد و محل محور، فضای انتقال و ارتفاع نشیمن را جدا تعریف می‌کند. این مقایسه نشان می‌دهد ضوابط دسترس‌پذیری به حوزه مقررات پروژه وابسته‌اند. برای اجرای پروژه در ایران، مقررات و ضوابط محلی همان پروژه مقدم‌اند.
روش اندازه‌گیری قبل از خرید یا اجرای فاضلاب
- سطح تمام‌شده دیوارهای جانبی و پشت را مبنا قرار دهید. اگر هنوز کاشی اجرا نشده، ضخامت نهایی پوشش را به اندازه‌ها اضافه کنید.
- محور طولی توالت را روی پلان مشخص کنید و فاصله آن تا دیوار یا نزدیک‌ترین مانع جانبی را کنترل کنید.
- اگر بیده، روشویی یا وسیله بهداشتی دیگری کنار توالت است، فاصله محور تا محور را هم جدا اندازه بگیرید.
- مدل واقعی توالت را انتخاب کنید و طول، عرض و جلوترین نقطه کاسه را از نقشه محصول بردارید.
- فضای آزاد جلوی کاسه را تا مانع روبه‌رو در حالت واقعی استفاده اندازه بگیرید.
- قوس بازشدن در، در دوش و کشوهای اطراف را روی همان پلان ترسیم کنید.
- برای توالت زمینی، فاصله دیوار تمام‌شده تا مرکز خروجی فاضلاب را با نقشه همان محصول تطبیق دهید.
- برای وال‌هنگ، مدل فریم، عمق سازه دیوار، محل خروجی و ارتفاع نصب را قبل از ساخت دیوار تاسیساتی قطعی کنید.
- پیش از اجرا، محدوده کاسه و فضای جلوی آن را با چسب کاغذی روی کف شبیه‌سازی کنید تا تداخل‌های روزمره دیده شوند.
اشتباه‌های رایج در جانمایی توالت فرنگی
اندازه‌گیری فاصله جانبی از لبه کاسه
حداقل جانبی مبحث ۱۶ از محور طولی توالت سنجیده می‌شود. اندازه‌گیری از لبه کاسه می‌تواند نتیجه را به عرض محصول وابسته کند و محل واقعی محور را پنهان کند.
فرض کردن آکس ۳۰ سانتی‌متر برای همه مدل‌ها
آکس فاضلاب باید با مشخصات سازنده تطبیق داده شود. در مشخصات فنی عمومی ایران هم نمونه‌های ۲۲، ۳۰ و ۳۲ سانتی‌متر آمده‌اند. خرید محصول قبل از کنترل آکس موجود می‌تواند به جابه‌جایی لوله یا انتخاب اجباری مدل دیگری منجر شود.
یکی گرفتن حداقل قانونی با فضای راحت
۵۰ سانتی‌متر فضای جلو در مبحث ۱۶ حداقل است. شرایط بدنی کاربران و بازشوهای اطراف می‌توانند به فضای بیشتری نیاز داشته باشند. اگر فضای اضافه دارید، تصمیم را با استفاده واقعی آزمایش کنید، نه با یک عدد عمومی بدون منبع.
فرض کردن اینکه وال‌هنگ همیشه فضای کمتری می‌گیرد
کف باز و مخزن پنهان می‌توانند وال‌هنگ را سبک‌تر نشان دهند، اما عمق دیوار تاسیساتی و پیش‌آمدگی کاسه همچنان بخشی از پلان هستند. مقایسه را با عمق نهایی دو گزینه انجام دهید.
نادیده گرفتن در و شیشه دوش
یک پلان ممکن است در حالت بسته همه حداقل‌ها را پاس کند، اما با باز شدن در یا شیشه دوش قابل استفاده نباشد. محدوده حرکت عناصر متحرک را هم در نقشه وارد کنید.
سوالات متداول درباره فاصله توالت فرنگی
فاصله توالت فرنگی از دیوار کناری چند سانتی‌متر است؟
طبق ویرایش چهارم مبحث ۱۶، فاصله محور طولی توالت فرنگی تا دیوار مجاور یا هر مانع دیگر نباید از ۴۵۰ میلی‌متر، یعنی ۴۵ سانتی‌متر کمتر باشد. این اندازه از محور توالت گرفته می‌شود، نه از لبه کاسه.
جلوی توالت فرنگی حداقل چقدر جا لازم است؟
مبحث ۱۶ حداقل ۵۰۰ میلی‌متر فضای خالی جلو را مقرر می‌کند. این عدد حداقل مقرراتی است. برای راحتی بیشتر باید بازشوی در، ابعاد بدن و شرایط استفاده واقعی را هم بررسی کنید.
آکس توالت فرنگی ۳۰ سانتی‌متر است؟
نه برای همه مدل‌ها. فاصله مرکز خروجی فاضلاب تا دیوار پشت باید با نقشه سازنده تطبیق داده شود. در مشخصات فنی عمومی ۱۴۰۳ نمونه‌های ۲۲، ۳۰ و ۳۲ سانتی‌متر ذکر شده‌اند.
فاصله توالت فرنگی تا روشویی را چطور اندازه بگیریم؟
اگر روشویی به‌عنوان وسیله بهداشتی مجاور قرار گرفته است، فاصله محور تا محور تجهیزات را کنترل کنید و در عین حال مطمئن شوید بدنه روشویی یا مانع دیگری به محدوده جانبی توالت وارد نمی‌شود. بازشدن کشوهای روشویی هم باید جدا بررسی شود.
توالت دیواری برای سرویس کوچک بهتر است؟
گاهی بله، اما نه همیشه. وال‌هنگ کف را آزاد می‌کند و مخزن را داخل دیوار می‌برد، ولی فریم توکار و طول کاسه هنوز فضا می‌گیرند. عمق نهایی از دیوار تمام‌شده تا جلوی کاسه را برای دو گزینه مقایسه کنید.
جمع‌بندی
برای جانمایی درست توالت فرنگی، سه عدد را با هم قاطی نکنید. فاصله جانبی از محور توالت سنجیده می‌شود، فضای جلو از جلوترین بخش کاسه تا مانع روبه‌رو بررسی می‌شود، و آکس فاضلاب فاصله نصب خروجی نسبت به دیوار پشت است. در مبحث ۱۶ ویرایش ۱۳۹۶، حداقل فاصله جانبی ۴۵ سانتی‌متر، فاصله محور تا محور وسیله بهداشتی مجاور ۷۶ سانتی‌متر و فضای جلوی توالت ۵۰ سانتی‌متر است.
بعد از کنترل این حداقل‌ها، نقشه محصول واقعی و وضعیت در، دوش و روشویی را وارد تصمیم کنید. اگر پروژه نیاز دسترس‌پذیری دارد، قواعد جداگانه مبحث ۱۶ و مبحث ۴ را از ابتدا مبنا قرار دهید. این روش جلوی رایج‌ترین خطا را می‌گیرد: خرید یک توالت که از نظر ابعاد خود محصول جا می‌شود، اما از نظر محور، فاضلاب یا فضای استفاده با پلان هماهنگ نیست.
منابع و منطق اندازه‌ها
حداقل‌های اصلی فاصله جانبی، فاصله محور تا محور، فضای جلو و ضوابط توالت قابل دسترس از مبحث ۱۶ مقررات ملی ساختمان، ویرایش چهارم ۱۳۹۶ گرفته شده‌اند. برای حداقل اندازه فضای بهداشتی قابل دسترس و مرزهای عمومی فضا، مبحث ۴ مقررات ملی ساختمان، ویرایش ۱۳۹۶ بررسی شده است.
برای فاصله نصب خروجی فاضلاب مدل‌های زمینی، مشخصات فنی عمومی کارهای ساختمانی ۱۴۰۳ مبنای تفکیک آکس محصول از فاصله جانبی بوده است. راهنمای انتخاب توالت کوهلر و مشخصات فریم‌های توکار این سازنده فقط برای نشان دادن تنوع محصول و تفاوت نصب زمینی با دیواری استفاده شده‌اند. استانداردهای دسترس‌پذیری ADA آمریکا نیز فقط به‌عنوان مقایسه بین‌المللی بررسی شده‌اند و جای ضوابط پروژه در ایران را نمی‌گیرند.
