برای ابعاد کابین دوش در ایران دو شرط حداقلی را باید هم‌زمان ببینید. ویرایش چهارم مبحث ۱۶ مقررات ملی ساختمان می‌گوید سطح کابین دوش باید دست‌کم ۰٫۶ مترمربع باشد و در شکل‌های تعریف‌شده، بُعد اصلی نباید از ۷۵۰ میلی‌متر کمتر شود. این‌ها حداقل‌های مقرراتی‌اند، نه اندازه‌ای که برای همه کاربران راحت باشد.
بعد از کنترل این حداقل‌ها، تصمیم واقعی تازه شروع می‌شود. باید اندازه تمام‌شده داخل دوش، نوع در، عرض عبور، قوس بازشو، محل شیر و دستگیره، روشویی یا توالت مجاور و مسیر ورود را روی پلان بررسی کنید. اگر مسئله شما طراحی کل حمام است، راهنمای طراحی حمام کوچک مالک تصمیم‌های کل فضاست. این مقاله فقط روی خود محدوده دوش و رابطه ابعاد آن با دسترسی و بازشو تمرکز دارد.
پاسخ کوتاه: حداقل ابعاد کابین دوش چقدر است؟
| موضوع | حداقل یا معیار | معنی عملی |
|---|---|---|
| مساحت داخلی کابین | حداقل ۰٫۶ مترمربع | فقط طول یا عرض کافی نیست و مساحت کل باید جدا کنترل شود |
| حداقل بُعد در فرم‌های تعریف‌شده | ۷۵۰ میلی‌متر | در مربع هر ضلع، در مثلث ارتفاع نسبت به وتر و در دایره یا بیضی قطر ملاک است |
| فضای متعلقات | خارج از ابعاد حداقل | شیر، جا صابونی، دستگیره و متعلقات نباید فضای حداقل بدن را اشغال کنند |
| ارتفاع آب‌بندی دیوار اطراف دوش | حداقل ۱۸۰۰ میلی‌متر | این عدد مربوط به حفاظت دیوار است، نه ارتفاع اجباری شیشه |
| لبه زیردوشی در صورت استفاده | حداقل ۵۰ میلی‌متر بالاتر از کف زیردوشی | این الزام برای زیردوشی است و نباید به همه دوش‌های هم‌سطح تعمیم داده شود |
| دوش قابل دسترس در مبحث ۱۶ | حداقل ۱۵۲۵ × ۱۰۷۰ میلی‌متر | یک حالت دسترس‌پذیری جداست و با کابین معمولی یکی نیست |
یک نکته مهم از ترکیب دو شرط اول به دست می‌آید. کابین مربع ۷۵ × ۷۵ سانتی‌متر فقط ۰٫۵۶۲۵ مترمربع مساحت دارد و شرط ۰٫۶ مترمربع را پاس نمی‌کند. برای نمونه، ۷۵ × ۸۰ سانتی‌متر دقیقا به ۰٫۶ مترمربع می‌رسد. اگر کابین کاملا مربع باشد، ضلع آن از نظر محاسبه مساحت باید حدود ۷۷٫۵ سانتی‌متر یا بیشتر باشد. این عدد یک استنتاج ریاضی از دو حداقل مقرراتی است، نه عددی که مبحث ۱۶ به‌عنوان اندازه پیشنهادی راحتی نوشته باشد.

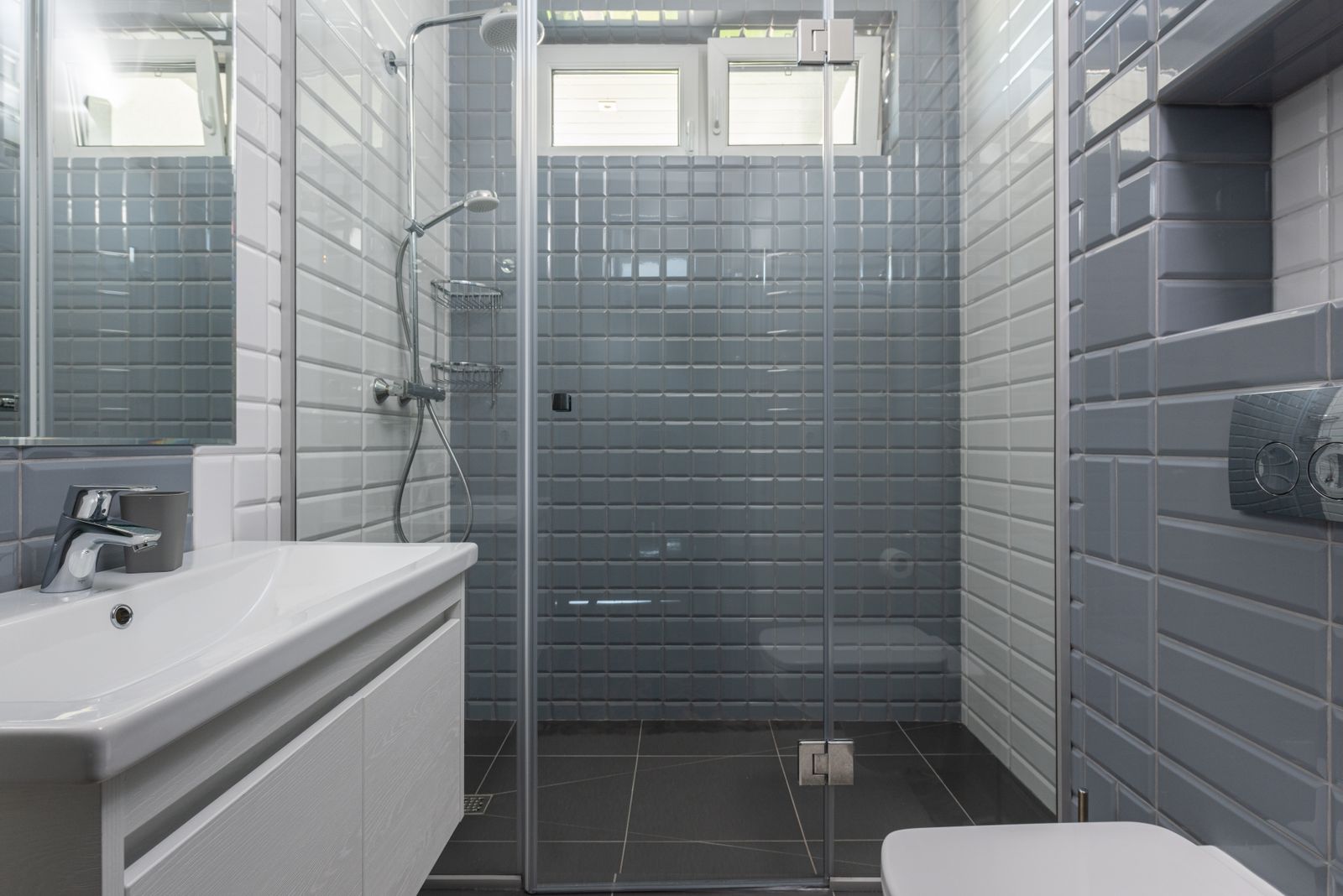

ابعاد را از سطح تمام‌شده داخل کابین بگیرید
اندازه‌ای که روی نقشه خام یا قبل از کاشی‌کاری می‌بینید، لزوما همان فضای قابل استفاده بعد از اجرا نیست. ضخامت دیوار، زیرسازی، چسب، کاشی، پروفیل شیشه و زیردوشی می‌توانند چند سانتی‌متر از فضای داخل کم کنند. برای کنترل حداقل‌ها، بهتر است فاصله بین سطوح تمام‌شده‌ای را بسنجید که بدن واقعا داخل آنها حرکت می‌کند.
اگر کابین آماده می‌خرید، عدد اسمی محصول را با ابعاد داخلی قابل استفاده یکی ندانید. نقشه فنی باید مشخص کند اندازه اعلام‌شده مربوط به بازشوی دیوار، ابعاد بیرونی فریم، لبه زیردوشی یا فضای خالص داخل است. اگر کابین سفارشی است، این تفکیک باید قبل از سفارش شیشه روی نقشه اجرایی ثبت شود.
شیر، دستگیره و قفسه داخل دوش از فضای حداقل کم نمی‌شوند
مبحث ۱۶ صریح است که فضای لازم برای شیر دوش، جا صابونی، دستگیره و دیگر متعلقات باید خارج از اندازه‌های داده‌شده برای کابین باشد. یعنی نمی‌توان یک کابین را دقیقا روی حداقل طراحی کرد و بعد بخش قابل توجهی از همان فضای حداقل را با شیر برجسته یا قفسه گوشه پر کرد.
این موضوع در کابین‌های کوچک اثر بیشتری دارد. یک شیر ترموستاتیک برجسته، دستگیره افقی یا طبقه سنگی گوشه می‌تواند محدوده حرکت شانه و آرنج را محدود کند. قبل از اجرا، جلوآمدگی واقعی این عناصر را از دیتاشیت یا نمونه نصب‌شده بگیرید و روی پلان داخل کابین رسم کنید.

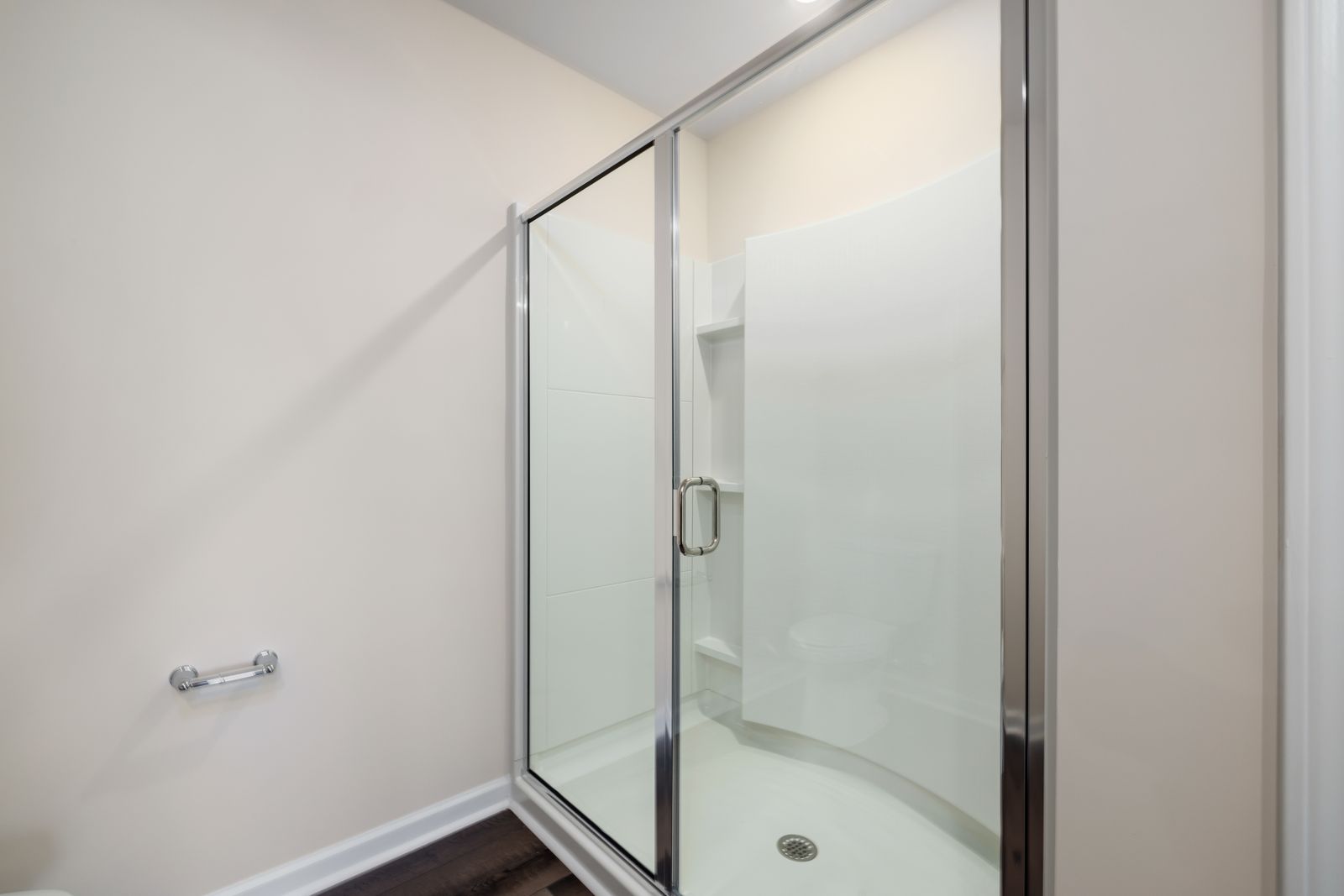

در کشویی یا بازشو؟ تفاوت اصلی در فضای حرکت و عرض عبور است

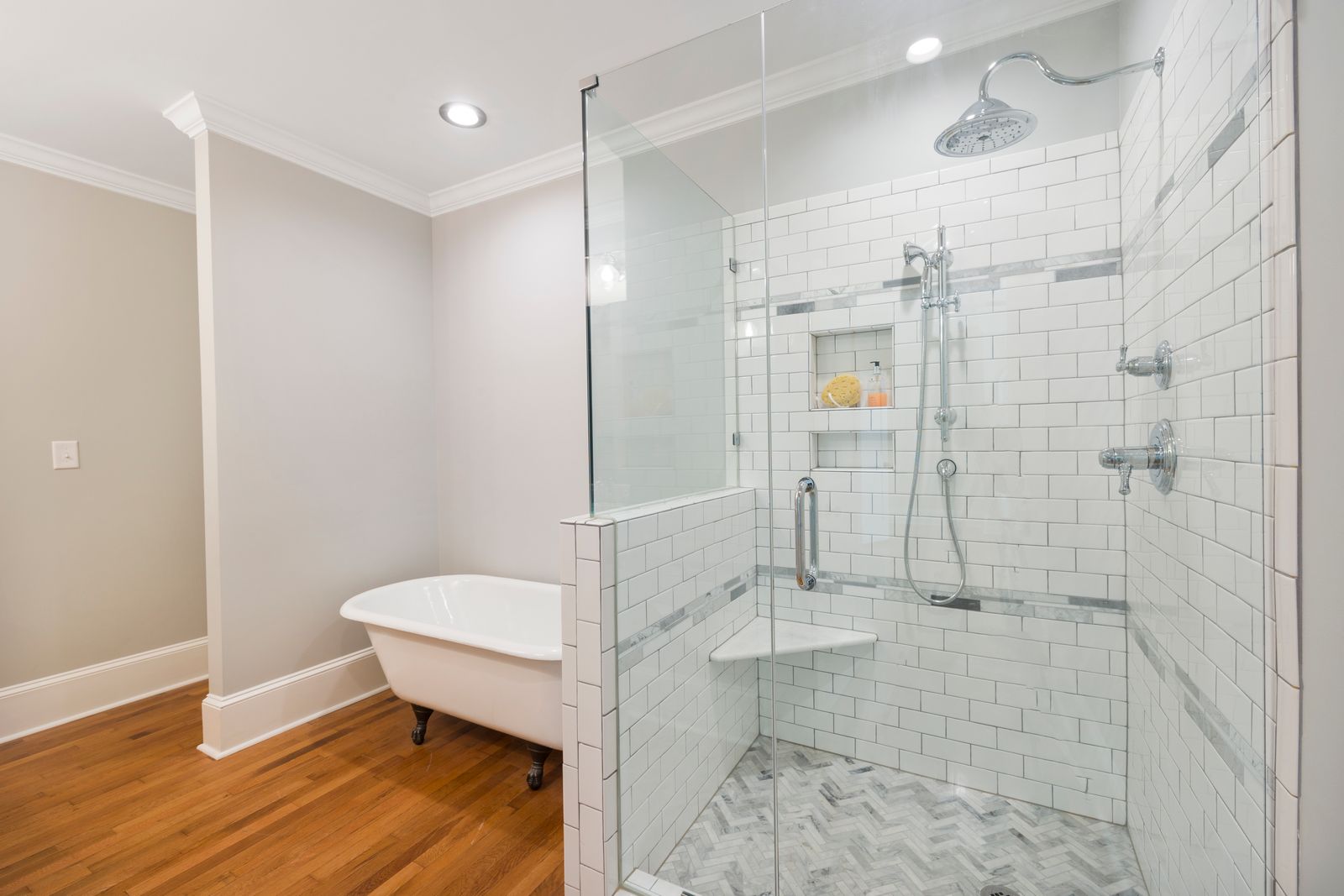

نوع در می‌تواند همان کابین را در یک حمام قابل استفاده یا آزاردهنده کند. در بازشو یا محوری به یک محدوده حرکتی برای پنل نیاز دارد. در کشویی این قوس را حذف می‌کند، اما بخشی از عرض دهانه با هم‌پوشانی پنل‌ها از عرض عبور واقعی کم می‌شود. بنابراین «عرض بازشوی دیوار» و «عرض عبور» دو عدد جدا هستند.
یک نمونه واقعی این تفاوت را نشان می‌دهد. در محوری Revel مدل K-707556-L کوهلر برای بازشوی حدود ۱۰۹۵ تا ۱۲۱۹ میلی‌متر طراحی شده و عرض عبور آن حدود ۸۴۸ تا ۹۷۲ میلی‌متر است. این عددها فقط مشخصات همان محصول‌اند و استاندارد عمومی کابین دوش نیستند.
در مقابل، در کشویی Revel مدل K-707200-L برای بازشوی حدود ۱۴۳۸ تا ۱۵۱۴ میلی‌متر، عرض عبور حدود ۶۵۴ تا ۷۳۰ میلی‌متر دارد. همین مثال نشان می‌دهد یک دهانه عریض می‌تواند در حالت کشویی فقط بخشی از آن را به مسیر عبور تبدیل کند. پس قبل از سفارش شیشه، عدد عرض عبور واقعی را از نقشه همان سیستم بگیرید.
فضای بیرون کابین را هم اندازه بگیرید
حداقل‌های داخل کابین فقط نیمی از مسئله‌اند. بیرون دوش باید جایی برای ورود، خروج، خشک‌کردن بدن و حرکت در باقی بماند. اگر در دوش رو به روشویی یا توالت باز می‌شود، مسیر بازشو و فضای استفاده آن تجهیزات باید هم‌زمان دیده شوند.
برای روشویی، راهنمای ابعاد روشویی کابینتی فضای جلوی آن را جدا بررسی می‌کند. اگر دوش در کنار توالت قرار گرفته است، راهنمای فاصله و فضای لازم توالت فرنگی Owner حداقل‌های آن بخش است. در پلان فشرده باید هر سه محدوده را روی یک نقشه بیندازید تا مشخص شود بازشوها و مسیر استفاده با هم تداخل دارند یا نه.
کابین گوشه‌ای چه زمانی کمک می‌کند؟
کابین گوشه‌ای می‌تواند در حمامی که مسیر عبور از کنار دوش می‌گذرد، گوشه بیرونی تیز یک مستطیل را حذف کند. اما فرم مثلثی یا چندضلعی لزوما فضای استفاده بیشتری نمی‌دهد. مبحث ۱۶ برای فرم مثلثی حداقل ارتفاع نسبت به وتر را ۷۵۰ میلی‌متر می‌داند و شرط مساحت ۰٫۶ مترمربع همچنان برقرار است.
در عمل باید ببینید محل قرارگیری پا، چرخش بدن و حرکت دست‌ها در کجای شکل محدود می‌شود. دو کابین با مساحت برابر می‌توانند به دلیل فرم متفاوت، حس کاملا متفاوتی داشته باشند. مساحت به‌تنهایی کیفیت هندسه را توضیح نمی‌دهد.

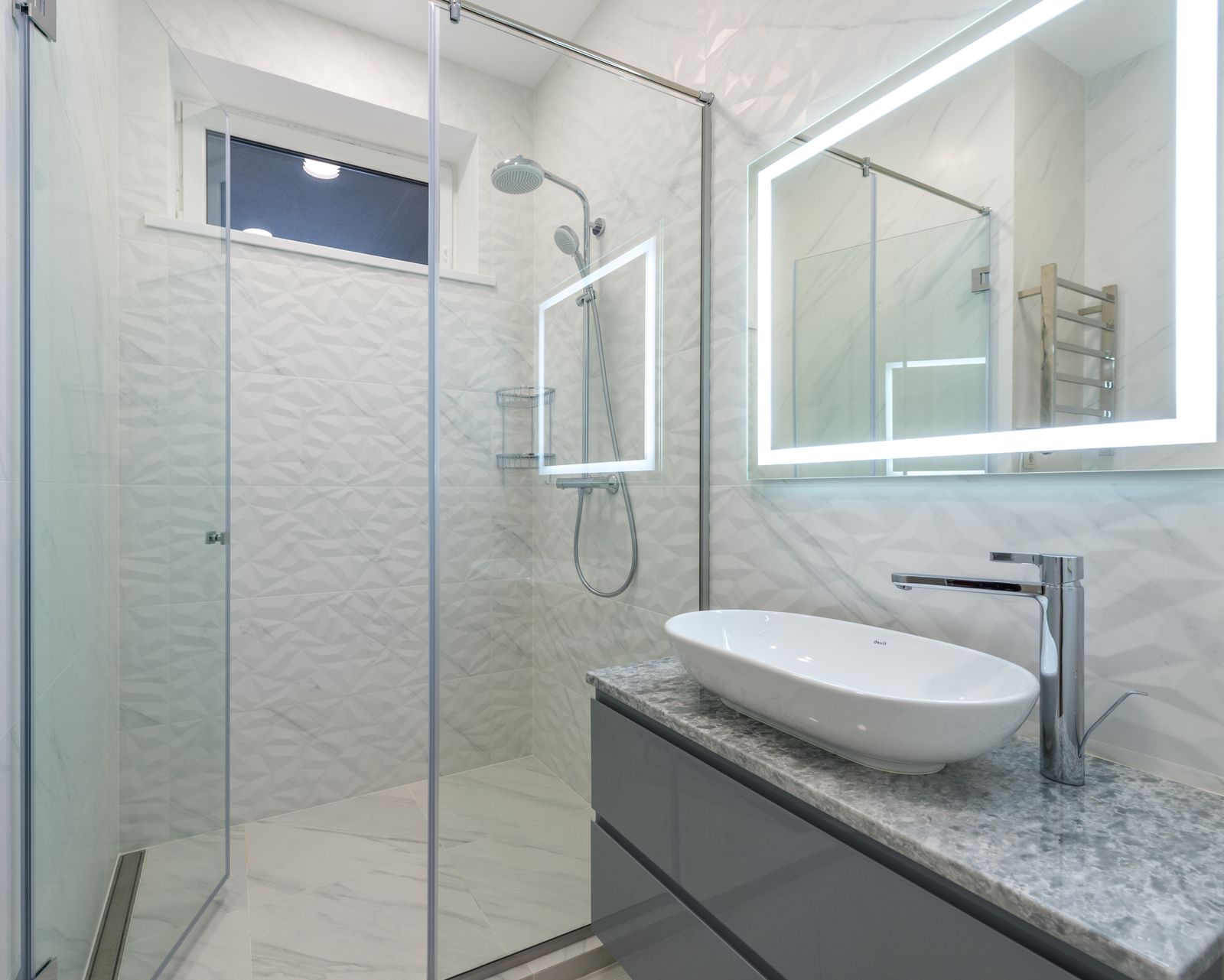

واک‌این بدون در، مسئله بازشو را حذف می‌کند اما مسئله ابعاد را نه
در دوش واک‌این (Walk-in) ممکن است پنل متحرک نداشته باشید، اما باید طول ناحیه خیس، محل سردوش، مسیر پاشش آب و فاصله تا روشویی یا توالت را حل کنید. متن مبحث ۱۶ که در این مقاله مبنای عددهای حداقلی است درباره «کابین دوش» صحبت می‌کند. برای یک دوش باز و بدون کابین، نباید عددهای همان بند را بدون بررسی شرایط پروژه و تفسیر طراح یا ناظر به‌صورت خودکار تعمیم داد.
اگر هدف شما انتخاب واک‌این به دلیل ترندهای جدید حمام است، مقاله ترندهای حمام ۲۰۲۶ مالک آن بحث است. اینجا معیار فقط fit فضایی است: آیا ناحیه خیس به‌اندازه کافی تعریف شده، آب به مسیر خشک نمی‌رسد و ورود بدون برخورد با تجهیزات اطراف انجام می‌شود؟
زیردوشی و لبه آن چگونه روی اندازه مفید اثر می‌گذارند؟
مبحث ۱۶ می‌گوید کف کابین یا زیردوشی باید آب‌بند و مقاوم در برابر نفوذ رطوبت باشد. در صورت استفاده از زیردوشی، لبه آن باید در همه طرف دست‌کم ۵۰ میلی‌متر از کف خود زیردوشی بالاتر باشد. این عدد را نباید با ارتفاع آستانه همه انواع دوش یکی دانست، چون دوش‌های هم‌سطح و جزئیات اجرایی دیگر هندسه متفاوتی دارند.
از دید ابعاد، نکته مهم این است که لبه، فریم و پروفیل ورودی می‌توانند عرض عبور مفید را کمتر کنند. اگر سالمند، کودک یا فردی با محدودیت حرکتی از حمام استفاده می‌کند، ارتفاع آستانه و امکان گیرکردن پا باید بخشی از تصمیم باشد، نه جزئیاتی که بعد از سفارش شیشه بررسی شود.
کف‌شور و شیب‌بندی را بعد از تثبیت کابین طراحی نکنید
جای کف‌شور فقط مسئله تاسیسات نیست. محل آن روی شیب کف، برش کاشی و ضخامت لایه‌های زیرسازی اثر دارد. مبحث ۱۶ برای لوله تخلیه کف‌شوی کابین یا زیردوشی قطر نامی کمتر از ۵۰ میلی‌متر را مجاز نمی‌داند. طراحی دقیق شیب و آب‌بندی خارج از Ownership این مقاله است، اما ابعاد و محل نهایی کابین باید پیش از اجرای کف با مسیر تخلیه هماهنگ شود.

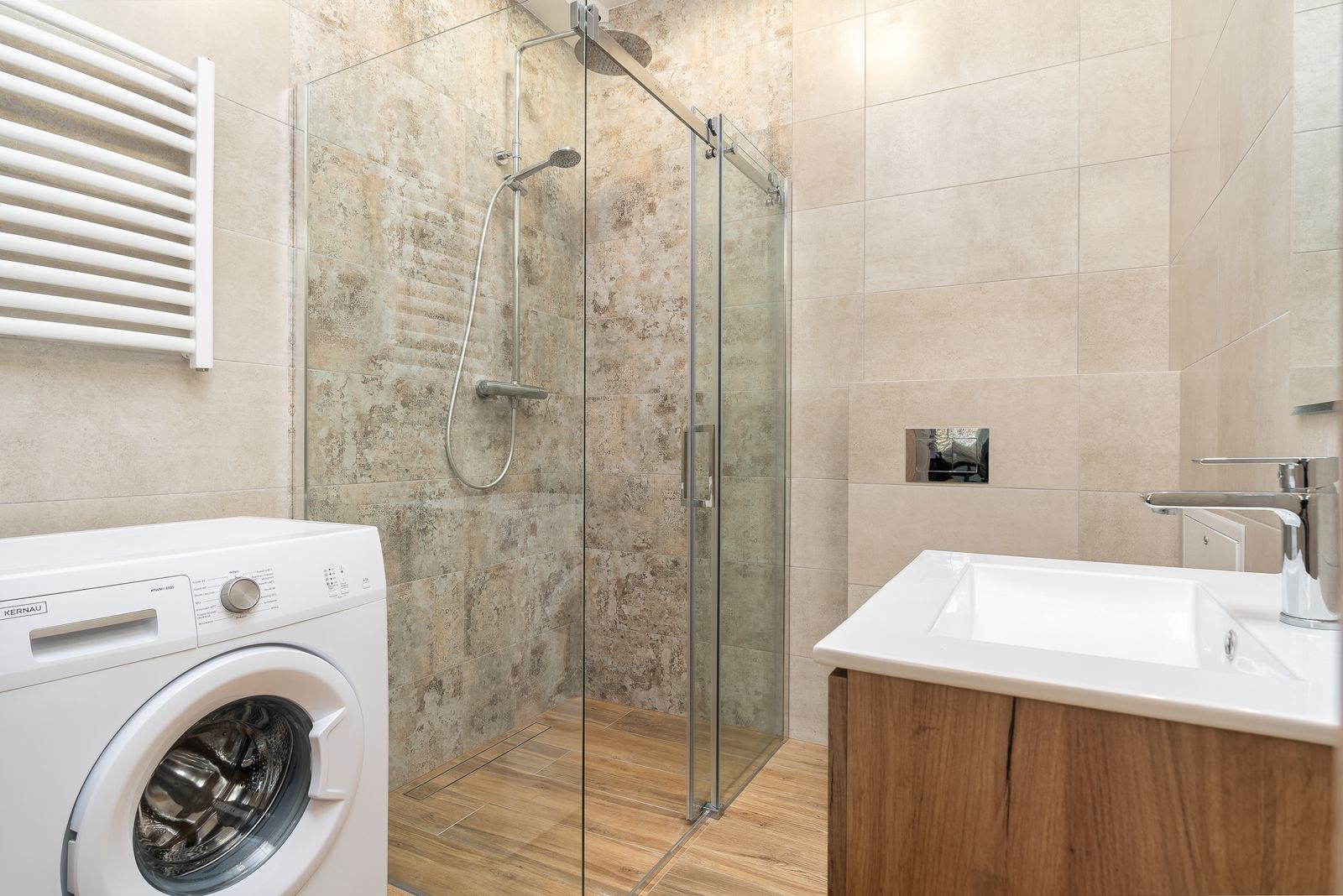

حمام خیلی فشرده را با «جا شدن کابین» ارزیابی نکنید
گاهی پلان فقط به این دلیل «حل‌شده» به نظر می‌رسد که مستطیل کابین روی نقشه جا شده است. اما بعد از نصب، پنل در با روشویی برخورد می‌کند، حوله‌گیر پشت در می‌ماند یا مسیر بین دوش و توالت بیش از حد فشرده می‌شود. در چنین فضاهایی ابتدا محدوده استفاده تجهیزات ثابت را مشخص کنید و بعد نوع کابین را انتخاب کنید.
برای طراحی کل این روابط در اتاق، راهنمای حمام کوچک مناسب‌تر است. مقاله حاضر فقط عددها و هندسه لازم برای خود دوش را مالک است.
کابین دوش قابل دسترس ابعاد دیگری دارد
اگر پروژه باید برای افراد دارای معلولیت قابل استفاده باشد، حداقل‌های کابین معمولی کافی نیستند. مبحث ۱۶ برای اتاقک دوش ویژه استفاده افراد معلول حداقل ۱۵۲۵ میلی‌متر طول و ۱۰۷۰ میلی‌متر پهنا را مشخص می‌کند و ارتفاع نصب میله‌های دستگیره را بین ۸۴۰ تا ۹۱۵ میلی‌متر از کف دوش می‌داند.
این عددها یک سناریوی مقرراتی مستقل‌اند. استاندارد ADA آمریکا هم هندسه‌های دیگری مانند دوش انتقالی ۹۱۵ × ۹۱۵ میلی‌متر و دوش رول‌این استاندارد با حداقل ۷۶۰ × ۱۵۲۵ میلی‌متر دارد. تفاوت این چارچوب‌ها دلیل خوبی است که عدد یک استاندارد خارجی را به پروژه ایرانی تعمیم ندهیم. ضابطه محلی و نوع کاربری پروژه باید مبنا باشد.
روش اندازه‌گیری قبل از سفارش کابین دوش
- ابعاد بین سطوح تمام‌شده دیوارها را بگیرید و ضخامت کاشی و پوشش نهایی را در پروژه نیمه‌کاره لحاظ کنید.
- مساحت داخلی محدوده دوش را جدا محاسبه کنید و شرط ۰٫۶ مترمربع را مستقل از حداقل بُعد کنترل کنید.
- جلوآمدگی شیر، دستگیره، قفسه و متعلقات را روی پلان داخل دوش رسم کنید.
- نوع در را مشخص کنید و در مدل بازشو، قوس حرکت پنل را روی کف نشان دهید.
- عرض عبور واقعی را از نقشه سیستم در یا دیتاشیت سازنده بگیرید، نه از عرض کل دهانه.
- فضای استفاده روشویی، توالت و در اصلی حمام را در همان پلان قرار دهید.
- محل سردوش، جهت پاشش آب، زیردوشی یا کف هم‌سطح و موقعیت کف‌شور را قبل از سفارش شیشه قطعی کنید.
- اگر کاربر محدودیت حرکتی دارد، از ابتدا ضوابط دسترس‌پذیری را مبنا قرار دهید و بعد سراغ انتخاب محصول بروید.
- قبل از ساخت، محدوده کابین و بازشوی در را با چسب کاغذی روی کف شبیه‌سازی کنید.
اشتباه‌های رایج در انتخاب ابعاد کابین دوش
یکی گرفتن ۷۵ سانتی‌متر با یک کابین مربع مجاز
حداقل بُعد ۷۵ سانتی‌متر فقط یکی از شرط‌هاست. مربع ۷۵ × ۷۵ مساحت کافی ندارد و شرط ۰٫۶ مترمربع را پاس نمی‌کند.
اندازه‌گیری از دیوار خام
بعد از کاشی، پروفیل و آب‌بندی، فضای داخلی می‌تواند کمتر شود. اندازه نهایی را بر اساس سطح تمام‌شده کنترل کنید.
فرض کردن اینکه دهانه در همان عرض عبور است
به‌ویژه در درهای کشویی، پنل ثابت و هم‌پوشانی شیشه بخشی از دهانه را می‌گیرند. دیتاشیت محصول باید عرض عبور را جدا نشان دهد.
انتخاب در بازشو بدون ترسیم قوس حرکت
اگر پنل با روشویی، توالت یا در ورودی حمام برخورد کند، کابین حتی با ابعاد داخلی مناسب هم انتخاب خوبی نیست.
اشغال حداقل فضای داخل با متعلقات
شیر، دستگیره و قفسه باید جدا از فضای حداقل دیده شوند. در کابین کوچک، چند سانتی‌متر جلوآمدگی می‌تواند روی حرکت واقعی اثر زیادی بگذارد.
سوالات متداول درباره ابعاد کابین دوش
حداقل ابعاد کابین دوش در ایران چقدر است؟
طبق ویرایش چهارم مبحث ۱۶، مساحت کابین دوش باید دست‌کم ۰٫۶ مترمربع باشد و در فرم‌های تعریف‌شده بُعد اصلی از ۷۵۰ میلی‌متر کمتر نباشد. هر دو شرط باید هم‌زمان کنترل شوند.
آیا کابین دوش ۷۵ × ۷۵ سانتی‌متر مجاز است؟
با این دو شرط، خیر. مساحت ۷۵ × ۷۵ سانتی‌متر برابر ۰٫۵۶۲۵ مترمربع است و به حداقل ۰٫۶ مترمربع نمی‌رسد. این نتیجه از محاسبه مستقیم الزامات مبحث ۱۶ به دست می‌آید.
در کشویی برای حمام کوچک بهتر است؟
وقتی فضای بیرون برای چرخش در ندارید، در کشویی می‌تواند مزیت داشته باشد. در عوض باید عرض عبور واقعی را بررسی کنید، چون هم‌پوشانی پنل‌ها بخشی از دهانه را اشغال می‌کند. نتیجه به سیستم در و ابعاد همان محصول وابسته است.
برای دوش واک‌این حداقل عرض ثابت داریم؟
در منابعی که برای این مقاله بررسی شد، یک عدد عمومی و مستقل برای همه دوش‌های واک‌این مسکونی ایران پیدا نشد. مبحث ۱۶ عددهای مشخص را برای «کابین دوش» و حالت دسترس‌پذیر می‌دهد. برای واک‌این باید ضابطه پروژه، آب‌بندی، محدوده پاشش و فضای ورود را با طراح و جزئیات اجرا هماهنگ کرد.
عرض ورودی کابین دوش را چطور تعیین کنیم؟
عرض بازشوی دیوار را با عرض عبور یکی نگیرید. نوع در، ضخامت فریم، پنل ثابت و هم‌پوشانی شیشه روی عرض عبور اثر دارند. عدد نهایی باید از دیتاشیت همان سیستم در گرفته شود.
جمع‌بندی
برای تعیین ابعاد کابین دوش، اول حداقل‌های مبحث ۱۶ را کنترل کنید: مساحت دست‌کم ۰٫۶ مترمربع و حداقل بُعد ۷۵۰ میلی‌متر در فرم‌های تعریف‌شده. بعد اندازه تمام‌شده، فضای اشغال‌شده توسط متعلقات، عرض عبور واقعی، بازشوی در و تداخل با روشویی یا توالت را روی پلان واقعی بررسی کنید.
اگر فضای شما فقط روی کاغذ به حداقل می‌رسد، آن را خودکار «راحت» فرض نکنید. حداقل قانونی نقطه شروع کنترل است. کیفیت استفاده به هندسه کابین، بدن کاربران، نوع در و تجهیزات اطراف وابسته است.
منابع و مرز شواهد
حداقل مساحت، حداقل بُعد، خارج‌بودن فضای متعلقات از محدوده حداقل، آب‌بندی دیوار و کف، لبه زیردوشی و ابعاد دوش قابل دسترس از مبحث ۱۶ مقررات ملی ساختمان، ویرایش چهارم ۱۳۹۶ گرفته شده‌اند. این مقاله حداقل‌های مقرراتی را از پیشنهاد راحتی جدا نگه می‌دارد و عددی را که در مبحث نیامده با عنوان استاندارد ایران معرفی نمی‌کند.
برای نشان‌دادن تفاوت دهانه نصب با عرض عبور واقعی، مشخصات رسمی در محوری Revel K-707556-L کوهلر و در کشویی Revel K-707200-L کوهلر بررسی شده‌اند. عددهای این دو محصول فقط نمونه همان مدل‌ها هستند. بخش مقایسه دسترس‌پذیری خارجی نیز به استانداردهای ADA هیئت دسترسی آمریکا محدود است و جای مقررات پروژه در ایران را نمی‌گیرد.
